Premium zestaw hydrauliki do wywrotu DAF skrzynia manualna - ZF bez Intardera

Premium zestaw hydrauliki do wywrotu DAF skrzynia manualna - ZF bez Intardera
hydraulika wywrotka hyva
hydraulika wywrotka hyva
hydraulika wywrotka hyva
hydraulika wywrotka hyva
hydraulika wywrotka hyva
hydraulika wywrotka hyva
hydraulika wywrotka hyva
hydraulika wywrotka hyva
hydraulika wywrotka hyva
hydraulika wywrotka hyva
hydraulika wywrotka hyva
hydraulika wywrotka hyva
hydraulika wywrotka hyva
hydraulika wywrotka hyva
hydraulika wywrotka hyva
hydraulika wywrotka hyva
hydraulika wywrotka hyva
hydraulika wywrotka hyva

SKU: 55WTDEM0

Dobór komponentów układu zapewnia uzyskanie najbardziej optymalnego czasu podnoszenia oraz opuszczania skrzyni. Dzięki temu użytkownik będzie w stanie wykonać większą liczbę kursów w ciągu dnia uzyskując tym samy większe zyski. Zapraszamy do obejrzenia filmu prezentującego kalkulację oszczędności.

Przeznaczenie:

  • marka ciągnika: DAF
  • typ skrzyni biegów: ZF manualna bez Intardera

Zalety hydrauliki do wywrotu HYVA:

- ŚWIADOME PODEJŚCIE: Tylko stosowanie optymalnych zabezpieczeń gwarantuje bezawaryjna i prawidłowa prace pojazdu wyposażonego w hydraulikę siłową. Układy Hyva do wywrotu gwarantują bezpieczną i bezawaryjną pracę.

- NISKI POZIOM KOSZTÓW: Stosując układy hydrauliczne HYVA masz gwarancje utrzymania kosztów na poziomie zakupu. Niejednokrotnie produkt o niskim koszcie zakupu w trakcie eksploatacji generuje dodatkowe wydatki, co powoduje ogólny wzrost poziomu kosztów, a tym samym w efekcie końcowym dużo większy koszt. Układy hydrauliczne do wywrotu Hyva to najlepszy stosunek ceny do jakości.

- ANALIZA DOBORU SKŁADOWYCH: Każdy układ hydrauliczny powstaje z elementów uwzględniających parametry pracy pojazdu z wywrotem: ciśnienie pracy (siłownik, zawór, pompa), przepływy (pompa, zawór, węzę, szybkozłącza), litraż siłownika, typ pojazdu, rodzaj skrzyni biegów, przełożenie przystawki, moment przenoszony przez przystawkę, kierunki obrotów, czas podnoszenia, usytuowanie na pojeździe poszczególnych elementów, sprawność układu, sterowania układu oraz inne funkcje dodatkowe. Takie podejście gwarantuje optymalną pracę oraz łatwy montaż.

- WYSOKIEJ KLASY ZAWORY HYDRAULICZNE HT DO STEROWANIA WYWROTEM: Zawory HT zapewniają bardzo niskie straty ciśnienia w układzie, co za tym idzie precyzyjne sterowanie pracą wywrotu. System wkładek wymiennych ustalających ciśnienie pracy uniemożliwia ingerencję osób niekompetentnych w prace układu, co gwarantuje stałe parametry pracy czyli bezpieczeństwo. Zawory posiadają dodatkowe zabezpieczenie siłownika chroniące go przed nieprzewidzianymi skokami ciśnienia oleju hydraulicznego. Funkcja ta zabezpiecza siłownik przed skutkami niewłaściwej obsługi (wstrząsanie skrzynią – tak zwana huśtawka w celu zrzucenia materiału, który przywarł do skrzyni), niestabilnego podłoża (tąpnięcia), które to są najczęstszą przyczyną uszkodzenia lub nawet zniszczenia siłownika, naczepy, ciągnika. Stosowanie zaworu HT HYVA chroni oraz przedłuża czas życia układu.

- ZBIORNIKI OLEJU: W obecnej chwili zbiorniki HYVA lakierowane są proszkowo. Dzięki temu wykazują dużą odporność na korozje oraz niesprzyjające warunki atmosferyczne. Specjalnie zaprojektowane przegięcia blachy zbiornika (wyprofilowanie) oraz specjalny kształt zbiornika pozwala na pracę w trudnych warunkach, w terenie wyboistym lub nie utwardzonym. Dzięki wspomnianej konstrukcji zbiorniki wykazują duża odporność na pęknięcia. Dla tych co preferują zbiorniki aluminiowe, również istnieje możliwość zakupu zbiornika o cechach jak wyżej wymienione, tyle tylko, że dla zbiorników aluminiowych.

- POMPY HYDRAULICZNE: W standardzie HYVA w układach do wywrotu stosowane są pompy montowane na cztery otwory, "4H", co daje połączenie mogące przenieść znaczne obciążenia - wałek połączeniowy podparty obustronnie łożyskiem. Pompy te są pompami dwukierunkowymi o nowoczesnej konstrukcji, nie wymagające rozbierania w celu zmiany obrotów. Pompy te cechuje duża sprawność i wytrzymałość na zanieczyszczenia.

- SZYBKOZŁĄCZA SKRĘCANE: Element służący do połączenia ciągnika z naczepa oferowany przez firmę HYVA w standardzie posiada budowę odporną na pracę w trudnych warunkach. Mimo zapylenia i zabrudzeń wykazuje w eksploatacji szczelność i niezawodność. Element w porównaniu do szybkozłączy wciskanych może być użytkowany latami.

- WĘŻE HYDRAULICZNE HYVA: Zestaw hydrauliczny do wywrotu wyposażony jest w oryginalne węże HYVA cechujące się dużą odpornością na uszkodzenia mechaniczne jaki i na ciśnienie oleju hydraulicznego. Oryginalne węże to niezawodne działanie, dzięki podwójnemu oplotu chroniącemu i zbrojącemu węże HYVA, układ może pracować nie narażając pojazd na uszkodzenia. Stosowanie węży HYVA podnosi niezawodność i bezpieczeństwo pracy.

- MONTAŻ PRZEZ AUTORYZOWANYCH MECHANIKÓW: W celu dokonania prawidłowej i profesjonalne instalacji układu do wywrotu na ciągniku istnieje możliwość skorzystania z usług wykwalifikowanego personelu mającego lata doświadczeń oraz używającego do montażu prawidłowych i wysokiej klasy materiałów montażowych. Montaż można zamówić w dziale Montaże, Naprawy, Przeglądy, usługi.

- PRZEDŁUŻONA GWARANCJA NA UKŁAD DO WYWROTU: Istnieje możliwość przedłużenia gwarancji na układ do wywrotu, co wiąże się tylko z podpisaniem deklaracji oraz z odwiedzinami autoryzowanych serwisów celem przeglądu układu.

10 005,00 zł/szt. netto
12 306,15 zł/szt. brutto (23%)
wysyłka w ciągu 10 dni roboczych
sztuk
Zapytaj o produkt Negocjuj cenę

Potrzebujesz pomocy?

 +48 575 511 223

sklep@truck-components.pl

Formularz kontaktowy

Opis

Układy hydrauliczne do wywrotu produkowane przez firmę HYVA charakteryzują się wysoką jakością i niezawodną eksploatacją. Indywidualne podejście do postawionych nam celów pozwoliło stworzyć szeroką gamę układów hydraulicznych, które są w stanie sprostać najtrudniejszym warunkom pracy. Każdy Klient określając swoje potrzeby może liczyć na kompleksową obsługę począwszy od stworzenia projektu i specyfikacji po montaż układu na pojeździe. Układy hydrauliczne HYVA to zbiór wysokiej jakości urządzeń mających możliwość współpracy z każdym typem samochodu. Każdy układ hydrauliczny powstaje z elementów uwzgledniających parametry pracy pojazdu z wywrotem: ciśnienie pracy (siłownik, zawór, pompa), przepływy (pompa, zawór, węże, szybkozłącza), litraż siłownika, typ pojazdu, rodzaj skrzyni biegów, przełożenie przystawki, moment przenoszony przez przystawkę, kierunki obrotów, czas podnoszenia, usytuowanie na pojeździe poszczególnych elementów, sprawność układu, sterowania układu oraz inne funkcje dodatkowe.

Specyfikacja

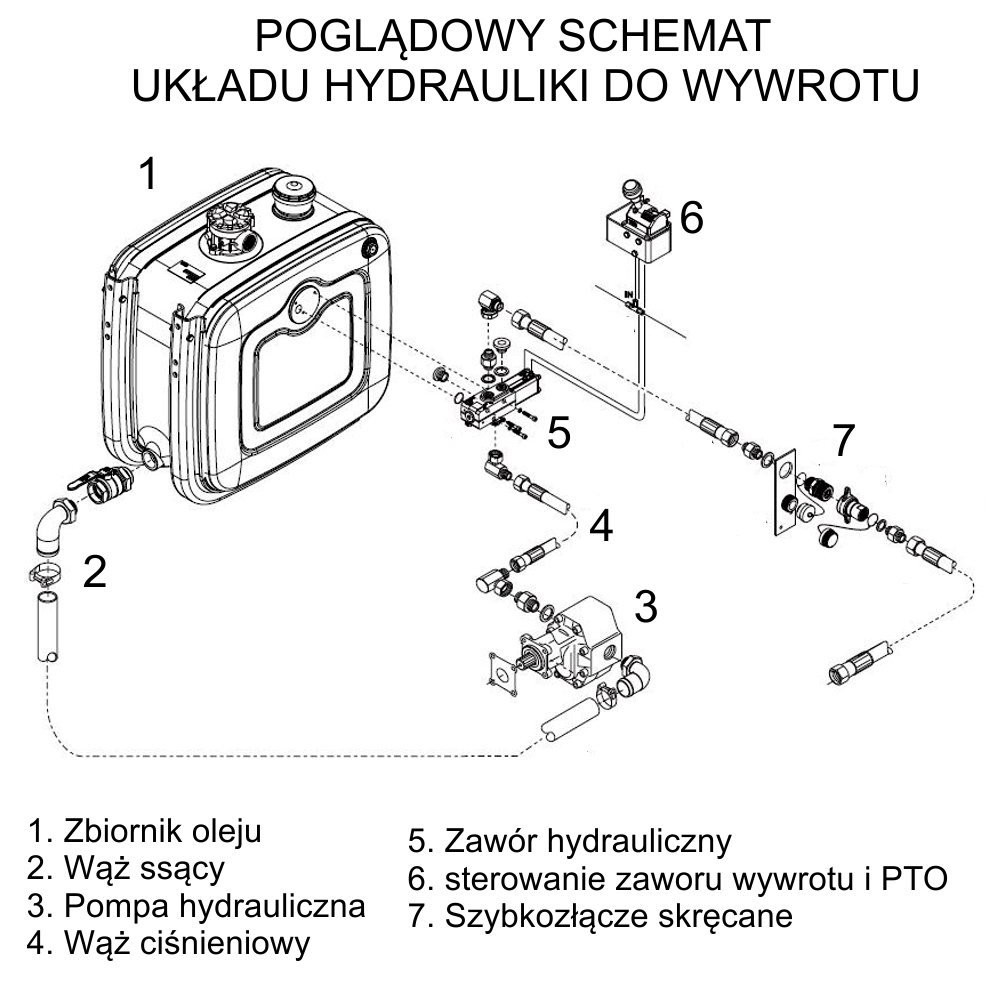

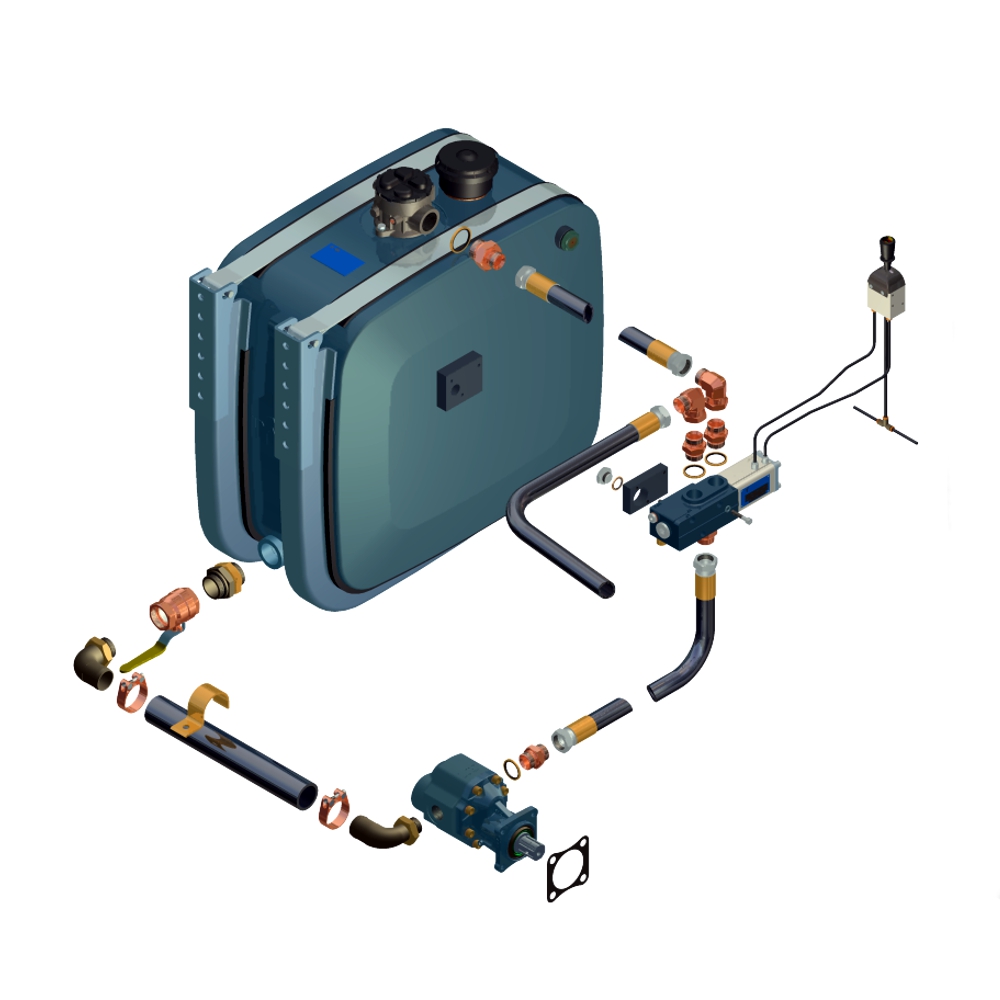

Zestaw zawiera:

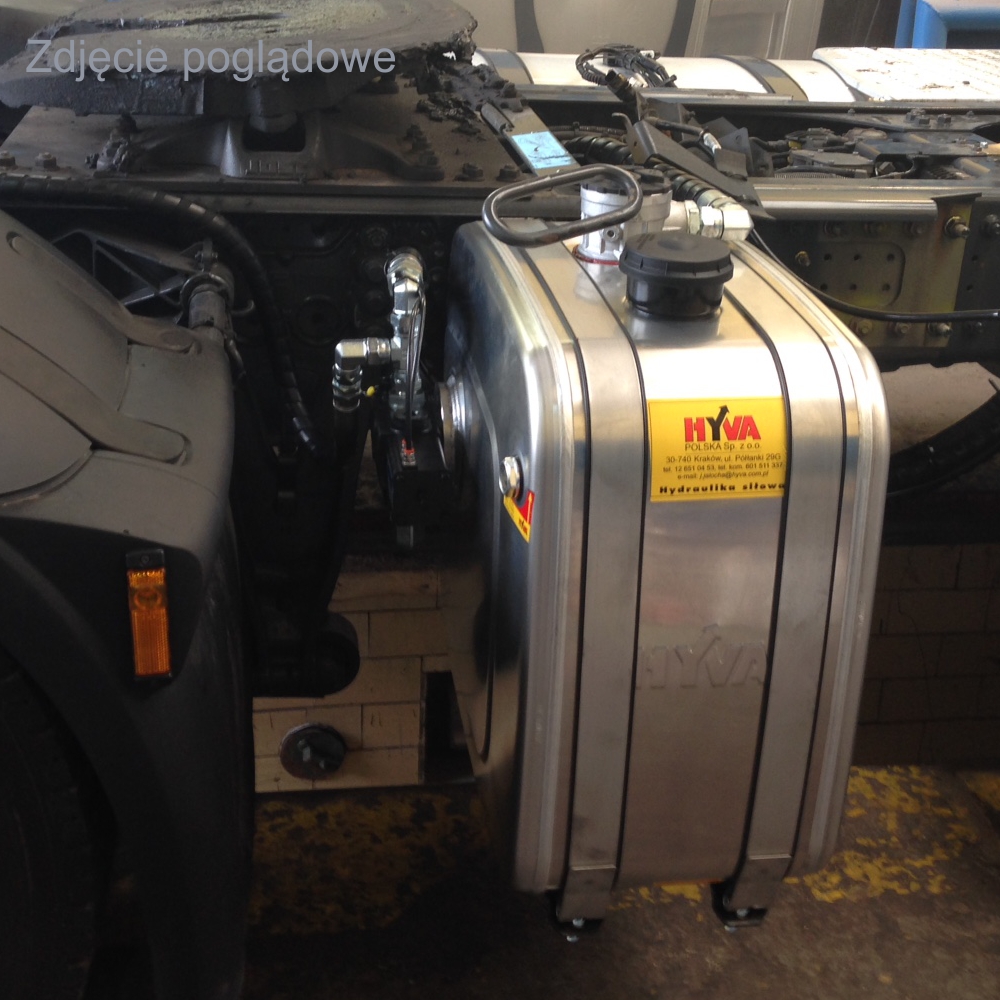

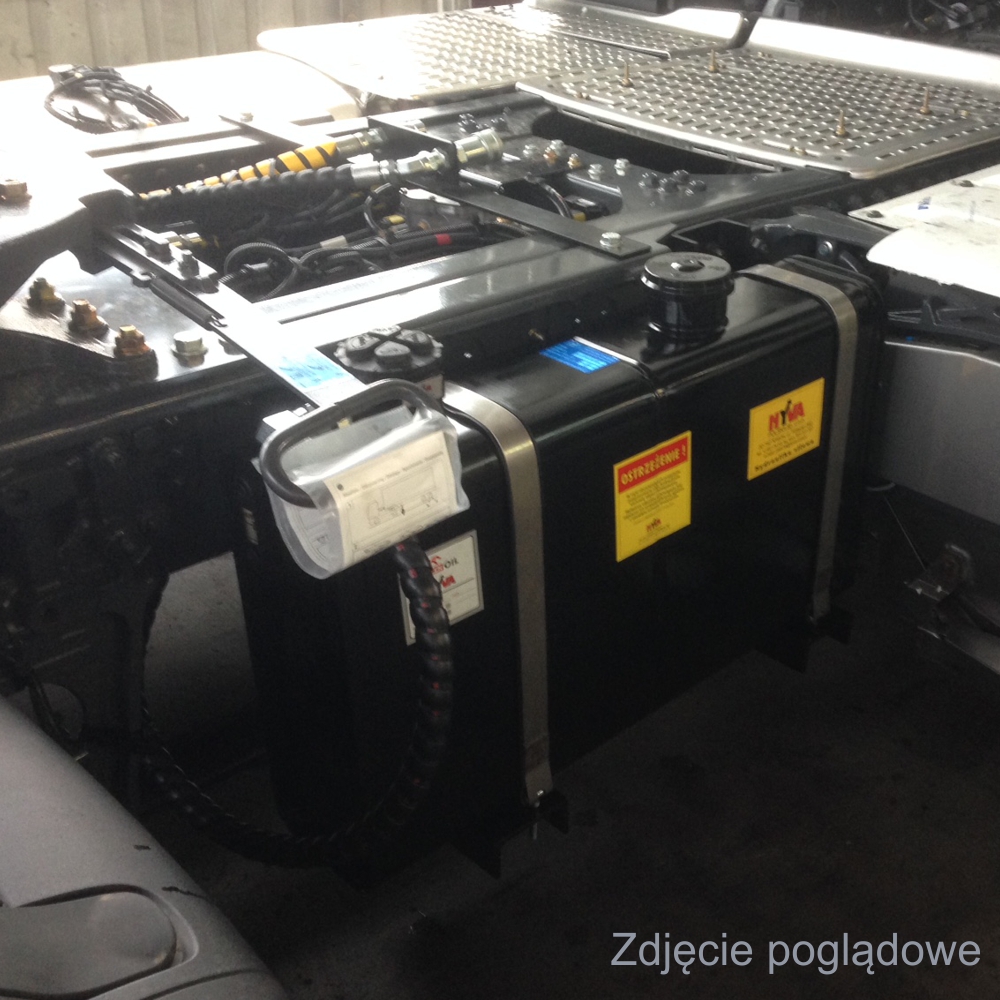

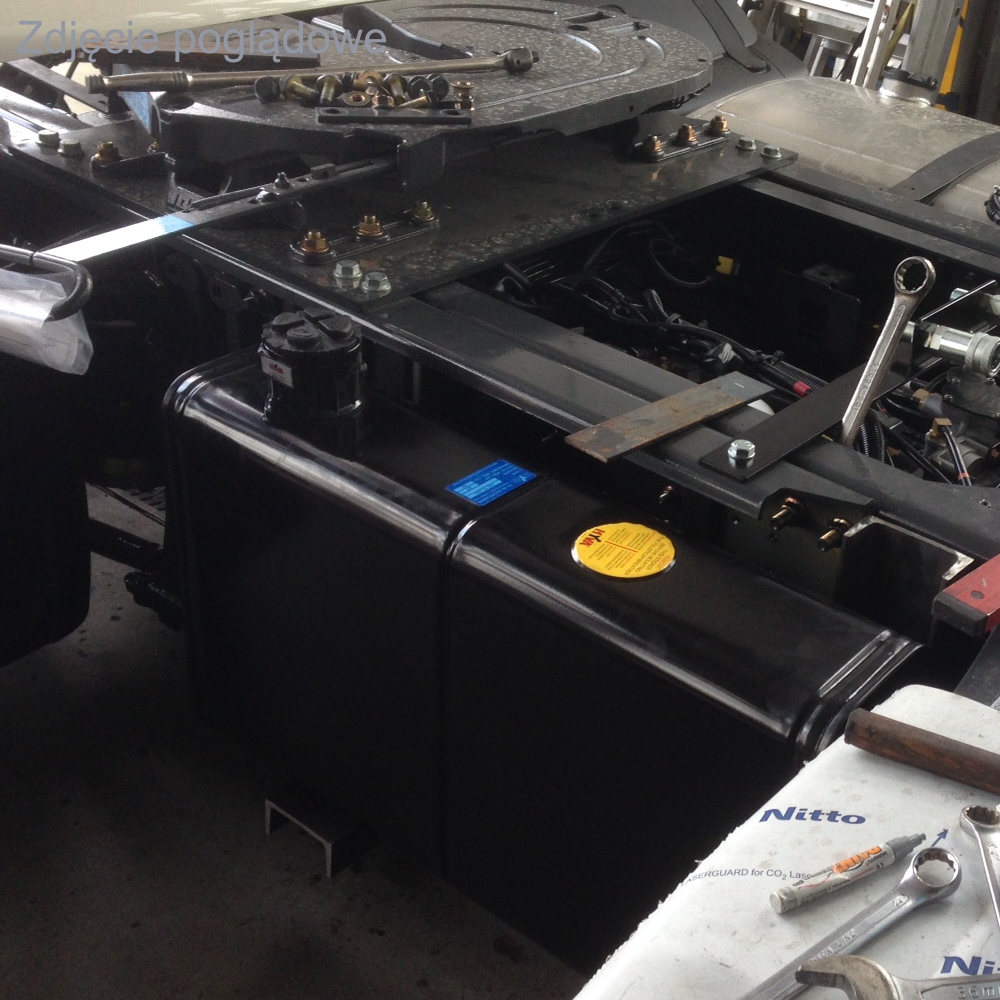

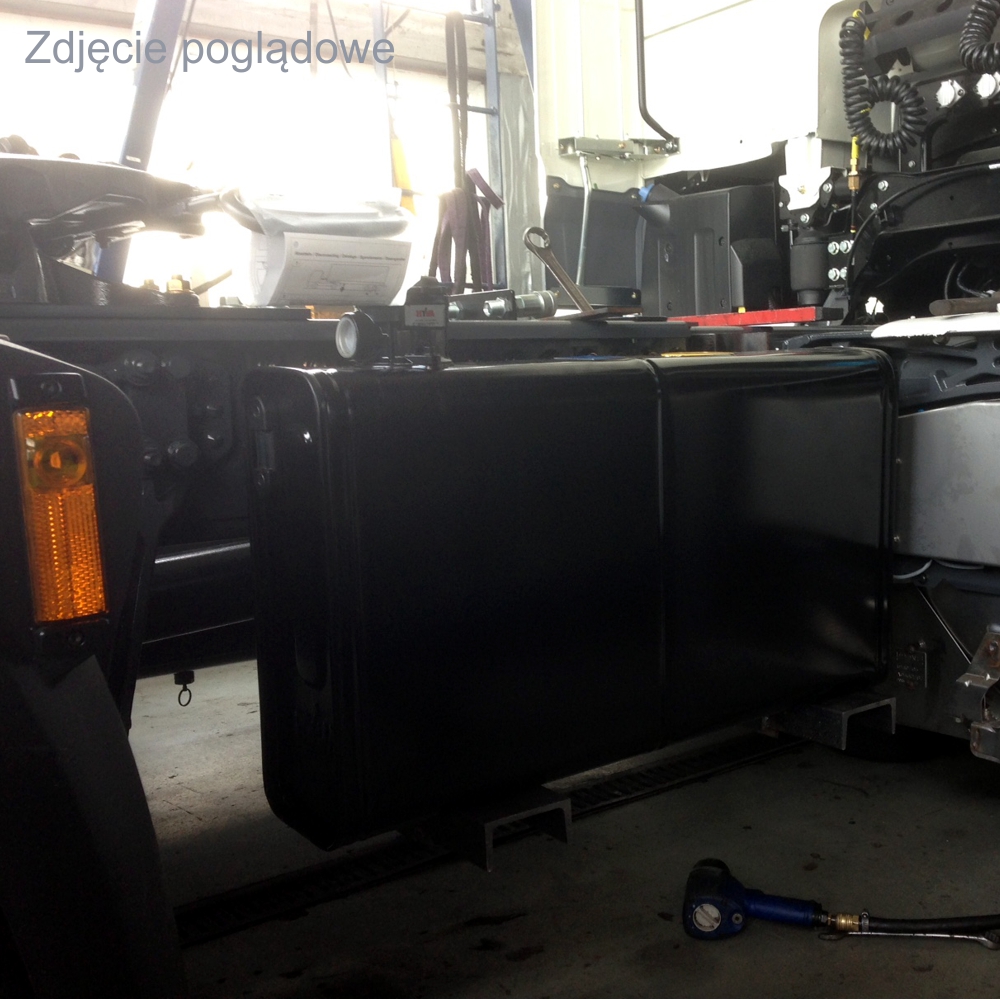

  • zbiornik oleju aluminiowy SM - pojemność robocza 121 L
  • zestaw montażowy zbiornika
  • pompa zębata 113 l/min
  • zawór hydrauliczny 170 BAR, 220 l/min
  • sterowanie PTO i zaworu
  • przewody pneumatyczne
  • wąż ssący 1 3/4"

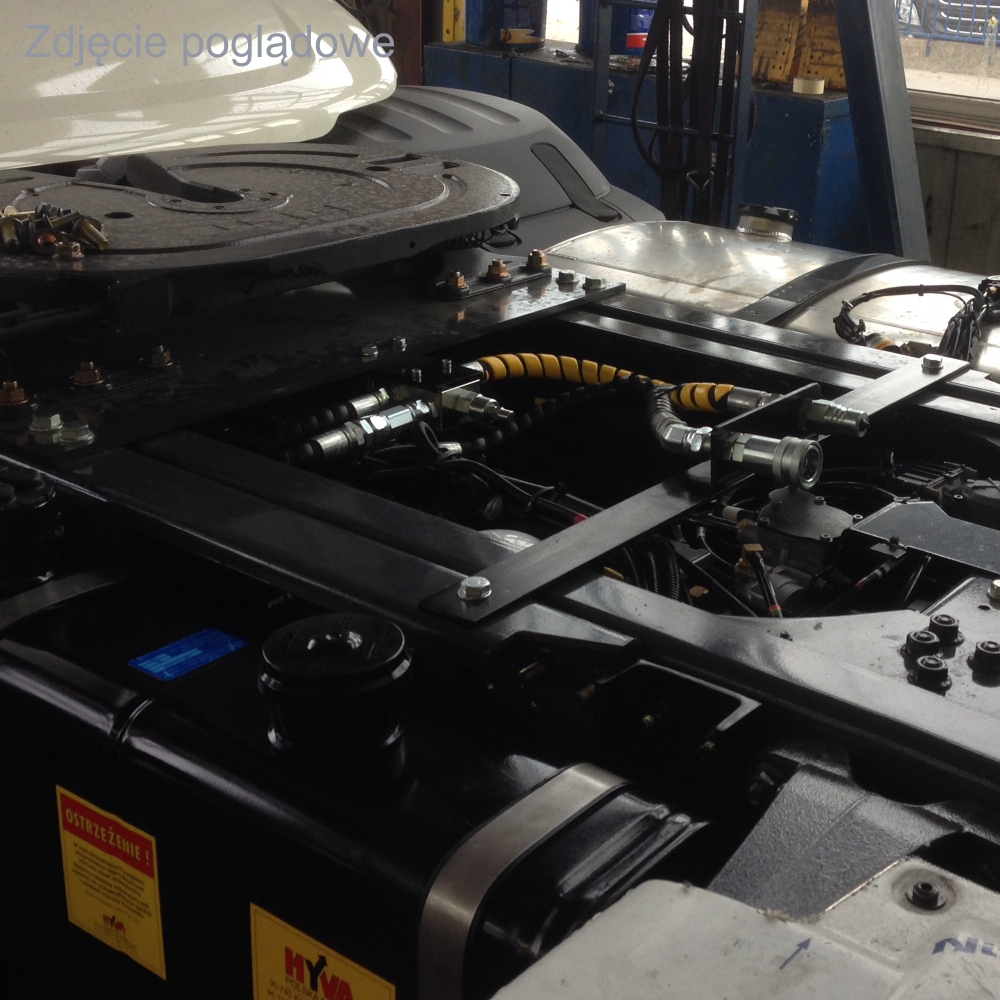

  • węże ciśnieniowe 1"

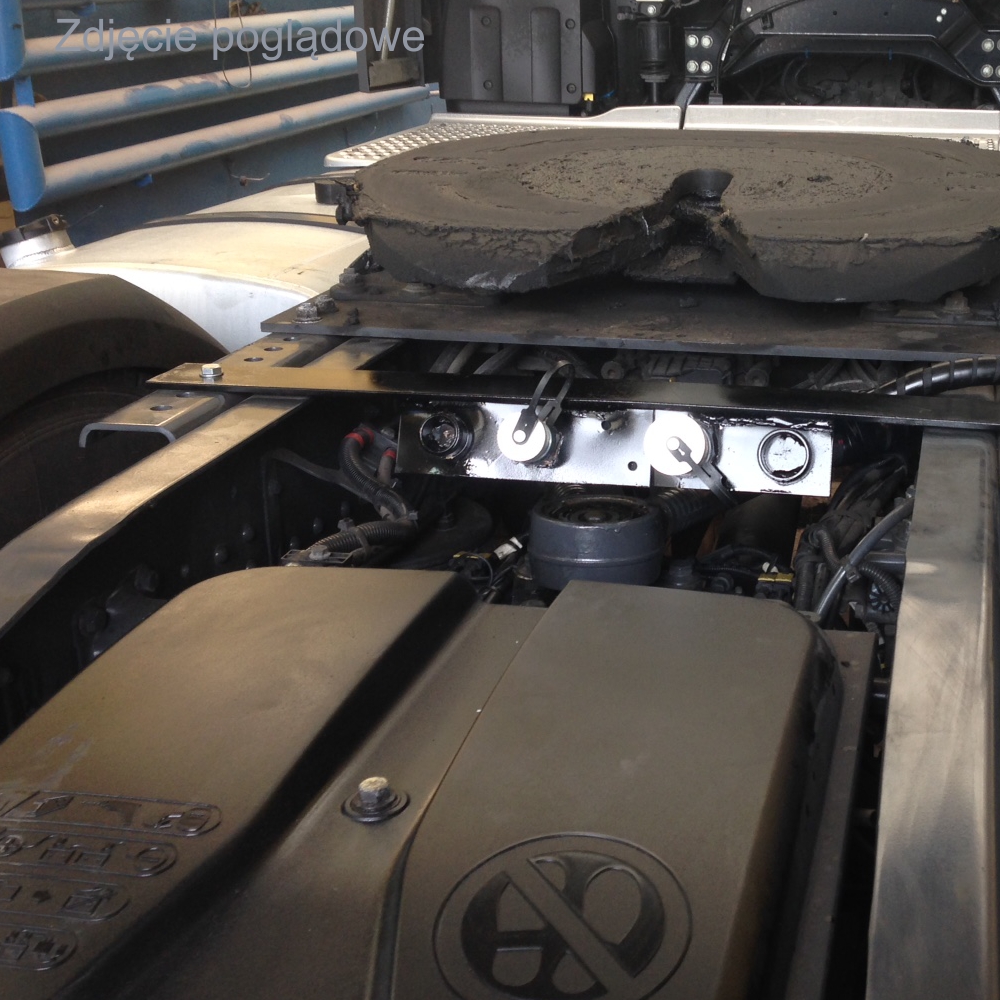

  • szybkozłącza skręcane 1" komplet
  • przystawka odbioru mocy uniwersalna 1:1,8

  • elementy montażowe .

    Zestaw pasuje do następujących typów skrzyni biegów ZF manualnych bez Intardera:

  • S6-66/7,36-0,85

  • S6-66/9,06 + GV 66/7,51

  • S6-66/9,06-1,0

  • S6-90/6,37

  • S6-90/7,03

  • S6-90/7,03 + GV 90/5,67

  • S6-90/9,01

  • S6-90/9,01 + GV 90/7,40

  • 6AS-1000 TO/6,75-0,78

  • 6AS-800 TO/6,58-0,78

  • 6S-1000 TO/6,75-0,78

  • 6S-1200/7,72-1,0

  • 6S-800 TO/6,58-0,78

  • 8S-1620 TD/13,80-1,00

  • 8S-181/13,80-1,00

  • 8S-1820 TO/11,54-0,84

  • 8S-1830 TO/11,54-0,84

  • 8S-220 TO/11,54-0,84

  • 9S-109/10,24-0,74

  • 9S-109/12,91-1,0

  • 9S-109/12,92-1,0

  • 9S-1110 TD/12,73-1,00

  • 9S-1110 TO/9,48-0,75

  • 9S-1310 TO/9,48-0,75

  • 9S-1820 TD/15,16-1,00

  • 9S-75/13,16-1,0

  • 9S-75/9,56-0,73

  • 12AS-1010 TD/12,84-1,0

  • 12AS-1010 TO/10,37-0,81

  • 12AS-1210 TO/10,37-0,81

  • 12AS-1420 TD/12,84-1,0

  • 12AS-1420 TO/10,37-0,81

  • 12AS-1620 TO/10,37-0,81

  • 12AS-1630 TD/15,86-1,0

  • 12AS-1800/14,89-1,0 (TEC1800)

  • 12AS-1930 TD/15,86-1,0

  • 12AS-2130 TD/15,86-1,0

  • 12AS-2140 TD/15,86-1,0

  • 12AS-2330 TD/15,86-1,0

  • 12AS-2340 TD/15,86-1,0

  • 12AS-2430 TD/15,86-1,0

  • 12AS-2540 TD/15,86-1,0

  • 12S-2130 TD/15,57-1,0

  • 12S-2130 TD/15,87 ECOSPLIT4

  • 12S-2230 TD/15,87 ECOSPLIT4

  • 12S-2330 TD/15,57-1,0

  • 12S-2830 TD/15,57-1,0

  • 12S-2830 TD/15,87 ECOSPLIT4

  • 12S-2833 TD/15,57-1,0

  • 12S-2833 TD/15,87 ECOSPLIT4

  • 12TX-1410 TD/16,69-1,0

  • 12TX-1411 TD+IT/16,69-1,0

  • 12TX-1610 TD/16,69-1,0

  • 12TX-1610 TO/12,92-0,77

  • 12TX-1611 TD+IT/16,69-1,0

  • 12TX-1611 TO+IT/12,92-0,77

  • 12TX-1810 TD/16,69-1,0

  • 12TX-1810 TO/12,92-0,77

  • 12TX-1811 TD+IT/16,69-1,0

  • 12TX-1811 TO+IT/12,92-0,77

  • 12TX-2010 TD/16,69-1,0

  • 12TX-2010 TO/12,92-0,77

  • 12TX-2011 TD+IT/16,69-1,0

  • 12TX-2011 TO+IT/12,92-0,77

  • 12TX-2210 TD/16,69-1,0

  • 12TX-2210 TO/12,92-0,77

  • 12TX-2211 TD+IT/16,69-1,0

  • 12TX-2211 TO+IT/12,92-0,77

  • 12TX-2410 TO/12,92-0,77

  • 12TX-2411 TO+IT/12,92-0,77

  • 12TX-2420 TD/16,69-1,0

  • 12TX-2421 TD+IT/16,69-1,0

  • 12TX-2610 TO/12,92-0,77

  • 12TX-2611 TO+IT/12,92-0,77

  • 12TX-2620 TD/16,69-1,0

  • 12TX-2621 TD+IT/16,69-1,0

  • 12TX-2820 TD/16,69-1,0

  • 12TX-2820 TO/12,92-0,77

  • 12TX-2821 TD+IT/16,69-1,0

  • 12TX-2821 TO+IT/12,92-0,77

  • 12TX-3020 TO/12,92-0,77

  • 12TX-3021 TO+IT/12,92-0,77

  • 12TX-3220 TO/12,92-0,77

  • 12TX-3221 TO+IT/12,92-0,77

  • 12TX-3420 TO/12,92-0,77

  • 12TX-3421 TO+IT/12,92-0,77

  • 16AS-2200/15,89-1,0 (TEC2200)

  • 16AS-2230 TD/17,03-1,0

  • 16K-130/10,14

  • 16K-130/11,46

  • 16K-130/13,68

  • 16K-130/14,29

  • 16K-130/17,28

  • 16S-109/11,86-0,82

  • 16S-109/13,04

  • 16S-109/13,30-1,0

  • 16S-109/13,31-1,0

  • 16S-109/13,41-1,0

  • 16S-109/13,42

  • 16S-109/13,53-0,82

  • 16S-112/11,46

  • 16S-112/13,68

  • 16S-112/13,85

  • 16S-112/17,28

  • 16S-130/11,46

  • 16S-130/17,28

  • 16S-1455/18,10 OLD

  • 16S-150/13,80

  • 16S-150/13,80-0,84

  • 16S-150/16,47

  • 16S-150/16,47-1,00

  • 16S-151 TD/16,41-1,00

  • 16S-151 TO/13,80-0,84

  • 16S-151/13,74-0,84

  • 16S-151/16,41-1,00

  • 16S-151/16,47-1,00

  • 16S-151/16,53-1,00

  • 16S-1585 TD/16,41-1,0

  • 16S-160/11,46

  • 16S-160/13,68

  • 16S-160/13,85

  • 16S-1620 TD/16,41 ECOSPLIT4

  • 16S-1620 TD/16,41-1,0

  • 16S-1630 TD/16,41 ECOSPLIT4

  • 16S-1630 TD/16,41-1,0

  • 16S-1650 TD/15,39 NEW

  • 16S-1650 TD/15,39 OLD

  • 16S-1685 TD/16,41-1,0

  • 16S-181 TD/16,41-1,00

  • 16S-181 TO/13,80-0,84

  • 16S-181/13,74-0,84

  • 16S-181/16,41-1,00

  • 16S-181/16,47-1,00

  • 16S-1820 TO/13,80 ECOSPLIT4

  • 16S-1820 TO/13,80-0,84

  • 16S-1830 TO/13,80 ECOSPLIT4

  • 16S-1830 TO/13,80-0,84

  • 16S-190/11,46

  • 16S-190/13,68

  • 16S-190/17,06

  • 16S-1920 TD/16,41 ECOSPLIT4

  • 16S-1920 TD/16,41-1,0

  • 16S-1930 TD/16,41 ECOSPLIT4

  • 16S-1930 TD/16,41-1,0

  • 16S-1930 TO/13,80 ECOSPLIT4

  • 16S-1930 TO/13,80-0,84

  • 16S-1950 TD/15,39 (CAMC)

  • 16S-220/13,80-0,84

  • 16S-220/16,47-1,00

  • 16S-221 TD/16,41-1,00

  • 16S-221 TO/13,80-0,84

  • 16S-221/13,74-0,84

  • 16S-221/16,41-1,00

  • 16S-221/16,47-1,00

  • 16S-221/16,53-1,00

  • 16S-2220 TD/16,41 ECOSPLIT4

  • 16S-2220 TD/16,41-1,0

  • 16S-2220 TO/13,80 ECOSPLIT4

  • 16S-2220 TO/13,80-0,84

  • 16S-2230 TD/16,41 ECOSPLIT4

  • 16S-2230 TD/16,41-1,0

  • 16S-2230 TO/13,80 ECOSPLIT4

  • 16S-2230 TO/13,80-0,84

  • 16S-2280 TO/13,80 ECOSPLIT4

  • 16S-2280 TO/13,80-0,84

  • 16S-2320 TD/16,41 ECOSPLIT4

  • 16S-2320 TD/16,41-1,0

  • 16S-2330 TD/16,41 ECOSPLIT4

  • 16S-2330 TD/16,41-1,0

  • 16S-251 TO/13,80-0,84

  • 16S-252 (MAN)

  • 16S-2520 TO/13,80 ECOSPLIT4

  • 16S-2520 TO/13,80-0,84

  • 16S-2530 TO/13,80 ECOSPLIT4

  • 16S-2530 TO/13,80-0,84

  • 16S-2720 TO/13,80-0,84

  • 16S-2730 TO/13,80-0,84

  • 16TX-1640 TD/17,94-1,00

  • 16TX-1641 TD+IT/17,94-1,00

  • 16TX-1840 TD/17,94-1,00

  • 16TX-1840 TO/14,68-0,82

  • 16TX-1841 TD+IT/17,94-1,00

  • 16TX-1841 TO+IT/14,68-0,82

  • 16TX-2040 TD/17,94-1,00

  • 16TX-2040 TO/14,68-0,82

  • 16TX-2041 TD+IT/17,94-1,00

  • 16TX-2041 TO+IT/14,68-0,82

  • 16TX-2240 TD/17,94-1,00

  • 16TX-2240 TO/14,68-0,82

  • 16TX-2241 TD+IT/17,94-1,00

  • 16TX-2241 TO+IT/14,68-0,82

  • 16TX-2440 TO/14,68-0,82

  • 16TX-2441 TO+IT/14,68-0,82

  • 16TX-2640 TD/17,94-1,00

  • 16TX-2640 TO/14,68-0,82

  • 16TX-2641 TD+IT/17,94-1,00

  • 16TX-2641 TO+IT/14,68-0,82

  • 16TX-2840 TD/17,94-1,00

  • 16TX-2840 TO/14,68-0,82

  • 16TX-2841 TD+IT/17,94-1,00

  • 16TX-2841 TO+IT/14,68-0,82

  • 16TX-3040 TO/14,68-0,82

  • 16TX-3041 TO+IT/14,68-0,82

  • 16TX-3240 TO/14,68-0,82

  • 16TX-3241 TO+IT/14,68-0,82

  • 16TX-3440 TO/14,68-0,82

  • 16TX-3441 TO+IT/14,68-0,82

Szczegółowa lista elementów

  • 1 KPL TSA134N ZBIORNIK 159/129L SM-MP ALU
  • 1 SZT 14018126PA ZBIORNIK OLEJU SM 159/121L-AL-MP
  • 1 SZT 14020106PA ZESTAW MONTAŻOWY ZBIORNIKA
  • 1 SZT 14780981 ZAWÓR ZINTREGOWANY 1 1/2" BSPOT+BSP
  • 1 SZT 14799050 ADAPTER WĘŻA 90-1 1/2"-LP28
  • 1 SZT 14562041 POMPA ZĘBATA 113L-BI-4H5-2R-20BSP20
  • 1 SZT 14767117 ZAWÓR HYDR. HT-TNK-1220-170
  • 1 KPL FC150AN2 STEROWANIE PNEUM.PTO+ZAWÓR-ZESTAW
  • 1 SZT 14750650H STEROWANIE PTO I ZAWORU-2-TF/LF-PA
  • 1 SZT 14750119K PRZEWODY PNEUMATYCZNE
  • 1 KPL GM080AB WĄŻ SSĄCY L=2000 1 3/4"-ZESTAW
  • 1 SZT 14795120 WĄŻ SSĄCY 1 3/4" LP28-2000-00
  • 2 SZT 14796600 ZACISK WĘŻA SSĄCEGO
  • 1 SZT 09223001 UCHWYT WĘŻA LP28 61MM
  • 1 SZT 14790336 WĄŻ HP-16-1500-00
  • 1 SZT 14790348 WĄŻ HP-16-2000-00
  • 1 SZT 14799025 ADAPTER 90-LP28-1 1/4"
  • 1 SZT 01317933 ADAPTER PROSTY 1"OT-1"OT 1X60
  • 1 SZT 01313848 USZCZELKA ELASTYCZNA 1"
  • 1 SZT 01222107 ADAPTER PROSTY 1"OT-1 1/4"OT 2X60
  • 1 SZT 01206874 USZCZELKA ELASTYCZNA 1 1/4"
  • 3 SZT 01317982 ADAPTER OBR.901"OT-1"IT
  • 1 KPL L012N SZYBKOZŁĄCZE 1"-ZESTAW
  • 1 SZT 01332625 SZYBKOZŁĄCZE 1" BSPIT ŻEŃSKIE SW
  • 1 SZT 01332630 SZYBKOZŁACZE 1" BSPIT MĘSKIE SW
  • 1 SZT 01332635 POKRYWA PRZECIWKURZOWA 1"
  • 2 SZT 01313848 USZCZELKA ELASTYCZNA 1"
  • 1 SZT 01332569P PŁYTKA SZYBKOZŁĄCZA 1"
  • 2 SZT 01317933 ADAPTER PROSTY 1"OT-1"OT 1X60
  • 1 SZT 021220030 PTO UNIW. R2C 4R P12-0350
  • 1 SZT 021415010 ADAPTOR PTO UNIVERS R1C-4H-P12-0500
  • 1 SZT 021314000 WAŁEK ZF
  • 1 KPL C360-357 PODKŁADKA SKOŚNA (2X)FI60XFI14-KPL
  • 1 SZT 14752535H PODSTAWA POD STEROWNIK
  • 4 MTR C270-079 OSŁONA SPIRALNA HDPE 25/20,6MM

Instrukcje montażu
  1. Pompa.pdfPompa.pdf
  2. PTO.pdfPTO.pdf
  3. W__e_i_adaptery.pdfW__e_i_adaptery.pdf
  4. Zaw_r.pdfZaw_r.pdf
  5. Zbiornik_oleju.pdfZbiornik_oleju.pdf
